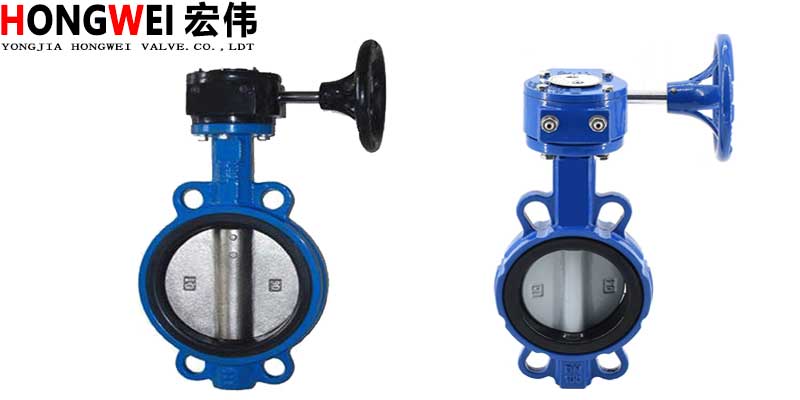

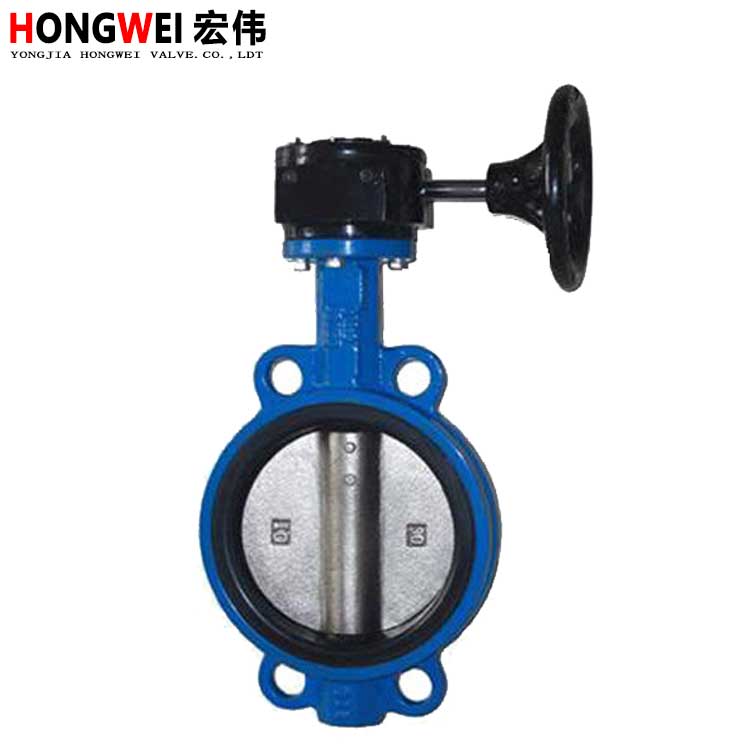

涡轮对夹蝶阀/D371X软密封涡轮对夹式蝶阀

产品在线咨询 13626550179

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

一、软密封蜗轮对夹蝶阀D371X【产品概述】

我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、软密封蜗轮对夹蝶阀D371X产品特点】

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

三、软密封蜗轮对夹蝶阀D371X【主要结束参数】

公称通经DN（mm） 50～2000 50～1600
公称药理PN（MPa） 0.6 1.0 1.6
密封试验（MPa） 0.66 1.1 1.76
强度试验（MPa） 0.9 1.5 2.4
适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

四、软密封蜗轮对夹蝶阀D371X【主要零部件材料】

零件名称材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨

五、软密封蜗轮对夹蝶阀D371X【执行标准】

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

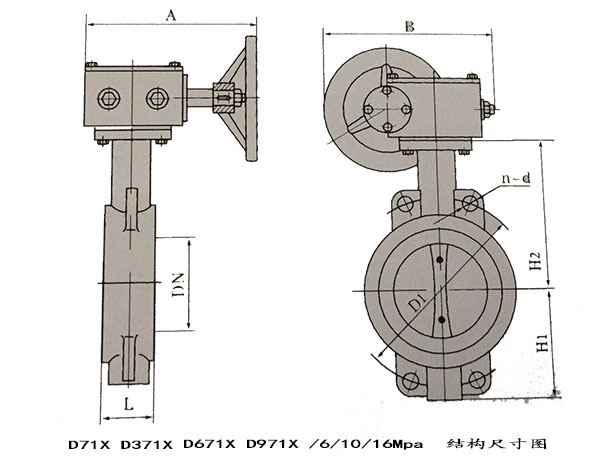

六、【软密封蜗轮对夹蝶阀D371X外形连接尺寸】单位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
