电动对夹蝶阀

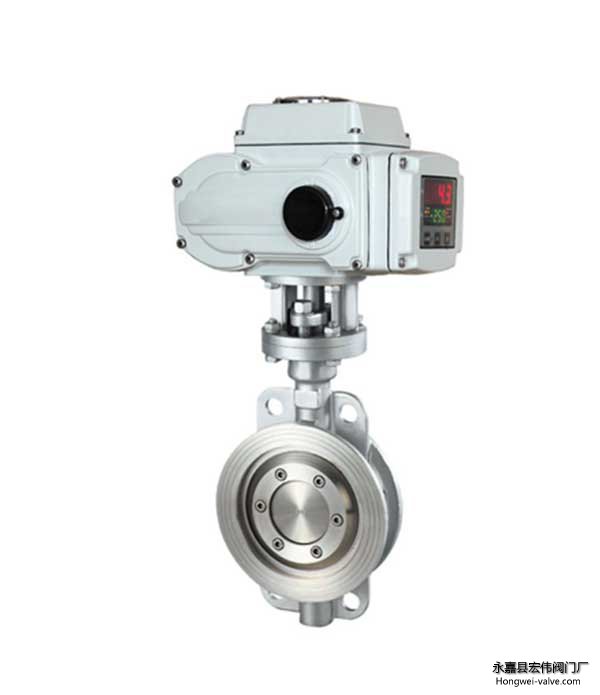

电动对夹蝶阀/电动对夹式硬密封蝶阀D973H

  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售:0577-6737 1610
  • 传真:0577-6716 2821
  • 地址:浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍


产品概述
D973H电动对夹式硬密封蝶阀电动对夹式蝶饭,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

产品特点
1、本阀采用三偏心密封结构,阀座与蝶板磨损小。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

三、主要技术参数

公称通经DN(mm) 50~2000
公称药理PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

四、主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT4500
蝶板 WCB、合金钢、不锈钢、QT4500
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

五、采用标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

六、D973H0/16/25/电动对夹式硬密封蝶阀主要外形连接尺寸(单位:mm)

公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
50 43 530 112 125 Ф18 125 Ф18 125 Ф18
65 46 530 115 145 Ф18 145 Ф18 145 Ф18
80 49 565 120 160 Ф18 160 Ф18 160 Ф18
100 56 600 138 180 Ф18 180 Ф18 190 Ф23
125 64 640 164 210 Ф18 210 Ф18 220 Ф27
150 70 705 175 240 Ф23 240 Ф23 250 Ф27
200 71 775 208 295 M20 295 M20 310 M24
250 76 945 243 350 M20 355 M24 370 M27
300 83 1070 283 400 M20 410 M24 430 M27
350 92 1140 310 460 M20 470 M24 490 M30
400 102 1210 340 515 M24 525 M27 550 M33
450 114 1335 380 565 M24 585 M27 600 M33
500 127 1415 410 620 M24 650 M30 660 M33
600 154 1605 470 725 M27 770 M33 770 M36
700 165 1844 550 840 M27 840 M33 875 M39
800 190 2040 640 950 M30 950 M36 990 M45
900 203 2255 710 1050 M30 1050 M36 1090 M45
1000 216 2380 770 1160 M33 1170 M39 1210 M52
1200 254 2640 890 1380 M36 1390 M45 1420 M52
电动对夹蝶阀



温馨提示:“电动对夹蝶阀/电动对夹式硬密封蝶阀D973H”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:0577-6737 1610    微信手机同号:136 2655 0179
