电动圆形百叶式调节蝶阀

  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售:0577-6737 1610
  • 传真:0577-6716 2821
  • 地址:浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

用途和特点
圆形百叶式蝶阀与电动电执行机构配套广泛应用于建材、治金、矿山、电力等生产过程,能自动控制或手动控制调节管路中介质流量之用。蝶瓣采用百叶多轴体结构,液体均匀  ,启闭力均匀,动作灵敏,性能可靠。

主要技术参数
公称压力PN
0.05MPa
泄漏率
≤3%
适用温度
-30℃~350℃
介质流量
≤25m/s
适用介质
粉尘、含尘气体

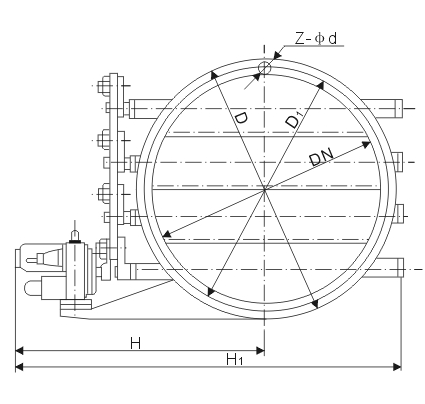

电动圆形百叶式调节蝶阀主要外形连接尺寸
DN
D1
D
L
L1
H1
H
b
Z-Фd
500
555
600
220
300
900
1270
8
208
600
655
700
220
300
950
1370
10
208
700
755
800
240
300
1000
1470
10
208
800
870
930
240
365
1120
1670
10
24-23
900
970
1030
260
365
1170
1740
12
24-23
1000
1070
1130
260
365
1220
1840
12
28-23
1120
1190
1250
280
420
1430
2110
12
28-23
1250
1320
1380
280
420
1495
2240
14
32-23
1400
1470
1530
300
420
1570
2390
14
36-23
1600
1670
1730
320
450
1745
3660
14
40-23
1800
1870
1930
340
450
1845
2860
16
44-23
2000
2070
2130
360
450
1945
3060
16
48-23
2240
2310
2370
380
480
2095
3330
18
48-23
2500
2570
2630
420
480
2225
3590
18
52-23
2800
2870
2930
440
480
2375
3890
18
60-23
3000
3070
3130
460
480
2475
4090
18
60-23
产品尺寸

温馨提示:“电动圆形百叶式调节蝶阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
