液控缓闭止回蝶阀

  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售:0577-6737 1610
  • 传真:0577-6716 2821
  • 地址:浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

产品特点
自动保压液控缓闭止回蝶阀,是目前用于水轮机进口处的关键控制设备,具有良好的密封、调节性能. 蝶阀,止回蝶阀,缓闭止回蝶阀,保压液控蝶阀,液控止回蝶阀,自动保压液控阀。
液控缓闭止回蝶阀又名:蝶阀,止回蝶阀,缓闭止回蝶阀,保压液控蝶阀,液控止回蝶阀,自动保压液控阀该止回蝶阀是本公司近年研制开发的新产品,通过对多种国内外同类产品进行认真考察与研究,创造了独具特色的以三偏心为基本结构型式的液控蝶阀,经实地应用,操作系统运行良好,本蝶阀除了具有三偏心结构优点外还具备以下明显优势与特色。

1、本液控蝶阀的驱动系统为中同压两级驱动装置,该装置体积小而蝶阀启闭速度的调控范围大,初开启段为高压小流量控制,使蝶阀开启瞬间状态平缓,无剧烈波动,完全消除系统内的水锤隐患,然后将切入较快的转动角速度,液压缸将以设定的理想推力与速度将蝶板平稳打开。
2、本蝶阀的安装位置通常为横向卧式,蝶板偏离位置的合理摆放可使蝶板充分利用管道内的动水力矩驱动蝶板的顺利关闭,本阀的安装位置将体现动水力矩与重锤力矩的共同作用效果,随着关闭转角的逐步完成,动水力矩将趋于减小,重锤力矩将使关闭瞬间变的缓慢而平稳,从而严格杜绝了水锤现象的发生,零泄漏的密封效果将在这一合理严密的控制系统中得以可靠实现。
3、本液控蝶阀的电液控制系统具有远程控制功能,蝶板任意速度的开启与关闭以及任意位置的锁定均可通过设计合理的各类液压控制阀轻松实现。
4、本液控蝶阀配有手动油泵,在系统因故而断电时仍可正常关闭或打开蝶阀。

液控蝶阀性能

型号

公称压力(MPa)

实验压(MPa)

适用温度(℃)

适用介质

壳体实验

密封试验

KD741H-6C

0.6

0.9

0.66

≤65

KD741H0C

1.0

1.5

1.1


项目

公称通径

DN≤1000

DN≥1400

开阀时间 (S)

10~60可调

15~60可调

关阀时间(S)

快关

1.2~25可调

2~30可调

慢关

2~60可调

4~60可调

关阀角度(°)

快关

60°±10°

慢关

25°±10°

液控蝶阀主要零件材料

名称
型号

阀体

蝶板

蝶板密封圈

阀杆

阀座

填料

DX7K41H-6/10 Z

灰铸铁

球墨铸铁

丁腈橡胶

铬不锈钢

铜合金

O型橡胶圈

DX7K41H-6/10 C

碳 钢

碳 钢

不锈钢

铬不锈钢

不锈钢

柔性石墨

KD7K41X型自动保压液控缓闭止回蝶阀主要外形尺寸及重量

公称通径(mm)

主要外形尺寸(mm)

重量(kg)

L

L1

E

E1

H

H1

500

350

800

1442

920

420

1100

1500

600

390

800

1634

1200

440

1500

1800

700

430

800

1728

1200

500

1200

2000

800

470

800

2000

1200

510

1210

2500

900

510

800

2130

1200

570

1270

3000

1000

550

800

2410

1300

620

1620

3000

1200

630

800

2600

1355

710

1710

4200

1400

710

800

2825

1355

820

1820

4900

1600

790

890

3141

1355

920

1920

5900

1800

870

890

3423

1760

1035

2035

6300

2000

950

890

3623

1860

1150

2140

6170

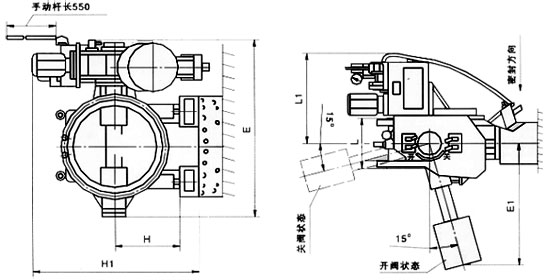

产品尺寸

温馨提示:“液控缓闭止回蝶阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:0577-6737 1610    微信手机同号:136 2655 0179
