BWSC中线型对夹信号蝶阀

产品在线咨询   13626550179
  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售：0577-6737 1610
  • 传真：0577-6716 2821
  • 地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

产品概述
BWSC中线型对夹信号蝶阀是我厂引进国外先进技术而自行开发的中线型蝶阀，它具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

主要技术参数

公称通经
公称压力
工作温度
密封试验
强度试验
适用介质
DN50～400mm
1.0/1.6/2.5MPa
0℃～-80℃
1.1倍公称压力
1.5倍公称压力
水、油、气

主要零件材料

序号
零件名称
材质
序号
零件名称
材质
1
阀体
球铁、铸钢
7
密封圈
NBR。EPDM
2
阀轴
SUS410/SUS316
8
圆垫片
SUS316/黄铜
3
蝶板
球铁喷塑、不锈钢
9
对开环
SUS316/黄铜
4
阀座
EPDM，PTEE
10
挡圈
弹簧钢
5
衬套
青铜，聚四氟乙烯

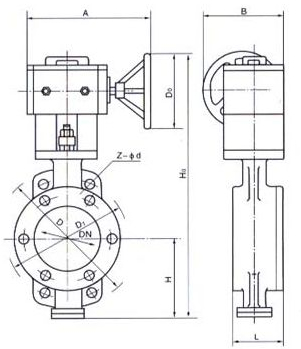

WBSX消防专用信号蝶阀主要外形连接尺寸 单位:mm

DN
50
65
80
100
125
150
200
250
300
350
400
H
268
287
309
342
376
410
495
565
849
985
1109
H1
70
76
86
104
118
132
167
198
239
267
309
L1
43
46
46
52
56
56
60
68
68
78
102
L2
32
47
65
91
112
146
194
242
292
325
380
L3
245
245
245
245
245
245
400
400
400
400
431
Ф1
152
152
152
152
152
152
300
300
305
305
290

产品尺寸

温馨提示：“BWSC中线型对夹信号蝶阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
