NPT螺纹,PT螺纹,G螺纹和公制螺纹的含义和区别

NPT螺纹,PT螺纹,G螺纹和公制螺纹的含义和区别



NPT,PT,G 都是管螺纹

NPT 是 National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716

PT 是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16. 国家标准可查阅 GB/T7306。

G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307   另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英吋.行内人通常用分来称呼螺纹尺寸,一吋等于8分,1/4 吋就是2分,如此类推.

G 就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc

公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们的区别, 公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。 公制螺纹用公制单位, 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹直径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。

螺纹的角度:公制和美制螺纹都是60度,英制是55度,TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹(TW29度 TR和TM30度)

普通螺纹:公制螺纹 M;英制W;美制UNC、UNE、UNEF
管螺纹:英制PS、PT、PF ;美制NPS、NPT、NPTF、NPSM
风嘴螺纹:CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).

英制螺纹: 按照公称尺寸和每英寸牙数制定规格 如1/4"-20 ,3/4"-10, 1"-8 ,1/4"-20表示 公称尺寸1/4 即大径为6.35mm(25.4除4=6.35)每英寸20牙,依此类推。

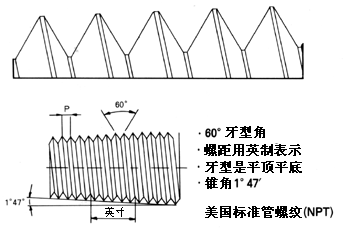

NPT螺纹简图





NPT螺纹简要尺寸


管子公称尺寸
in
1/16 1/8 1/4 3/8 1/2 3/4 1 1 ? 1 ? 2 2 ? 3 3 ? 4
管子外径 in 0.3125 0.405 0.54 0.675 0.84 1.05 1.315 1.66 1.9 2.375 2.875 3.5 4 4.5
mm 7.9 10.3 13.7 17.1 21.3 26.7 33.4 42.2 48.3 60.3 73 88.9 101.6 114.3
每英寸牙数 27 18 14 11 ? 8
螺距:mm 0.9408 1.411 1.814 2.209 3.175
旋合长度:mm 4.064 4.102 5.786 6.096 8.128 8.611 10.16 10.668 11.074 17.323 19.456 20.853 21.438
旋合中径:mm 7.142 9.489 12.487 15.926 19.772 25.117 31.462 40.218 46.287 58.325 70.159 86.068 98.776 111.433




根据螺纹用途不同可分为:

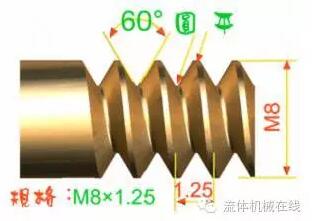

国际公制标准螺纹(International Metric Thread System):

我国国家标准 CNS 采用之螺纹。牙顶为平面,易于车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60度,规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如 M8x1.25。(M:代号、8:公 称直径、1.25:螺距)。

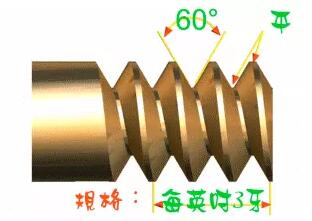

美国标准螺纹(American Standard Thread):

螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为 60 度,规格以 每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如 1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。





统一标准螺纹(Unified Thread):

由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。 螺纹角亦为 60 度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如 1/2-10UNC。(1/2:外径;10:每寸牙数;UNC 代号)
V 形螺纹(Sharp V Thread): 顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为 60 度。

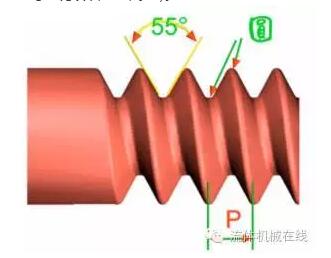

惠式螺纹(Whitworth Thread):
英国国家标准采用之螺纹。螺纹角为 55 度,表示符号为“W”。适用于滚压法制造。表示法如 W1/2-10。(1/2:外径;10:每寸牙数;W 代号)。




圆螺纹(Knuckle Thread):
为德国 DIN 所定之标准螺纹。适用于灯泡、橡皮管之连接。表示符号为“Rd”。

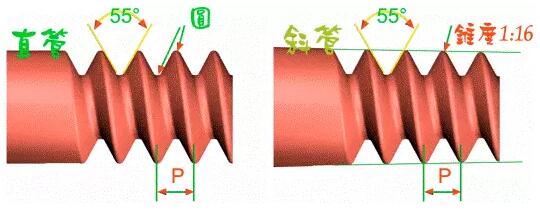

管用螺纹(Pipe Thread):
为防止泄漏用的螺纹,经常用于气体或液体之管件连结。螺纹角为 55 度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”,其锥度为 1:16,即每尺 3/4 寸。

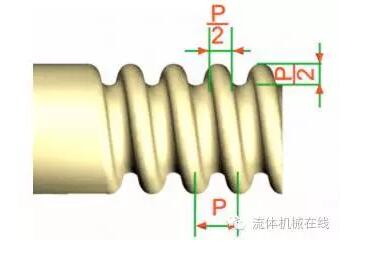

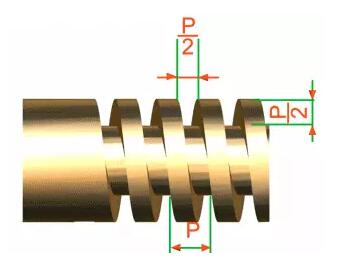

方螺纹(Square Thread):
传动效率大,仅次于滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用于虎钳之螺杆及起重机之螺纹。

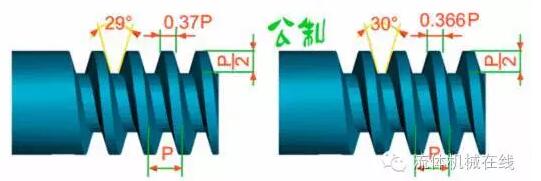

梯形螺纹(Trapezoidal Thread):
又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调 整。公制之螺纹角为 30 度、英制之螺纹角为 29 度。一般用于车床 之导螺杆。表示符号为“Tr”。

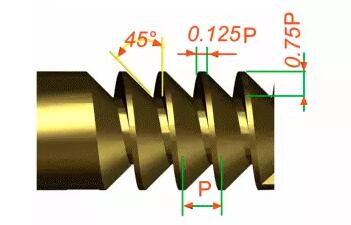

锯齿形螺纹(Buttress Thread):
又称斜方螺纹,只适于单方向传动。如螺旋千斤顶、加压机等。 表示符号为”Bu”。




滚珠螺纹:
为传动效率好之螺纹,其制造困难,成本极高,乃用于精密之机械上。如数控工具机之导螺杆。

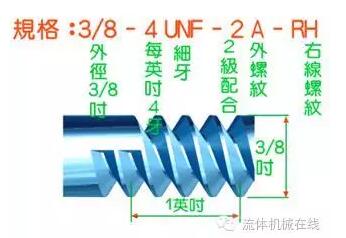

英制螺栓之表示法
LH 2N 5/8 × 3 - 13 UNC━ 2A
(1)LH 为左螺纹 (RH 为右螺纹,可省略) 。
(2)2N 双线螺纹。
(3)5/8 英制螺纹,外径 5/8 ”。
(4)3 螺栓长度 3” 。
(5)13 螺纹每寸牙数 13 牙。
(6)UNC 统一标准螺纹粗牙。
(7)2 级配合,外螺纹(3:紧配合;2:中配合;1:松配合) A:外螺 纹(可省略) B:内螺纹

英制螺纹: 英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为「每寸牙数」,恰等于螺距之倒数。例如每寸 8 牙之螺纹,其螺距为 1/8 寸。英制螺纹之表示法如下:
