不锈钢涡轮衬氟蝶阀

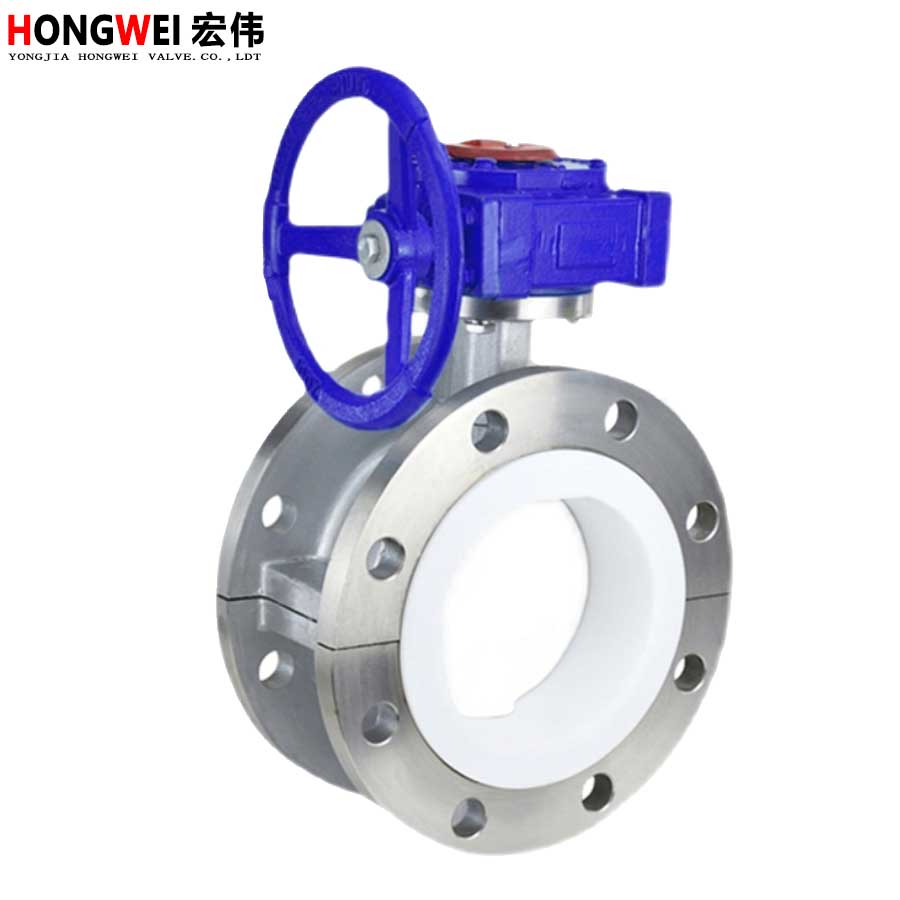

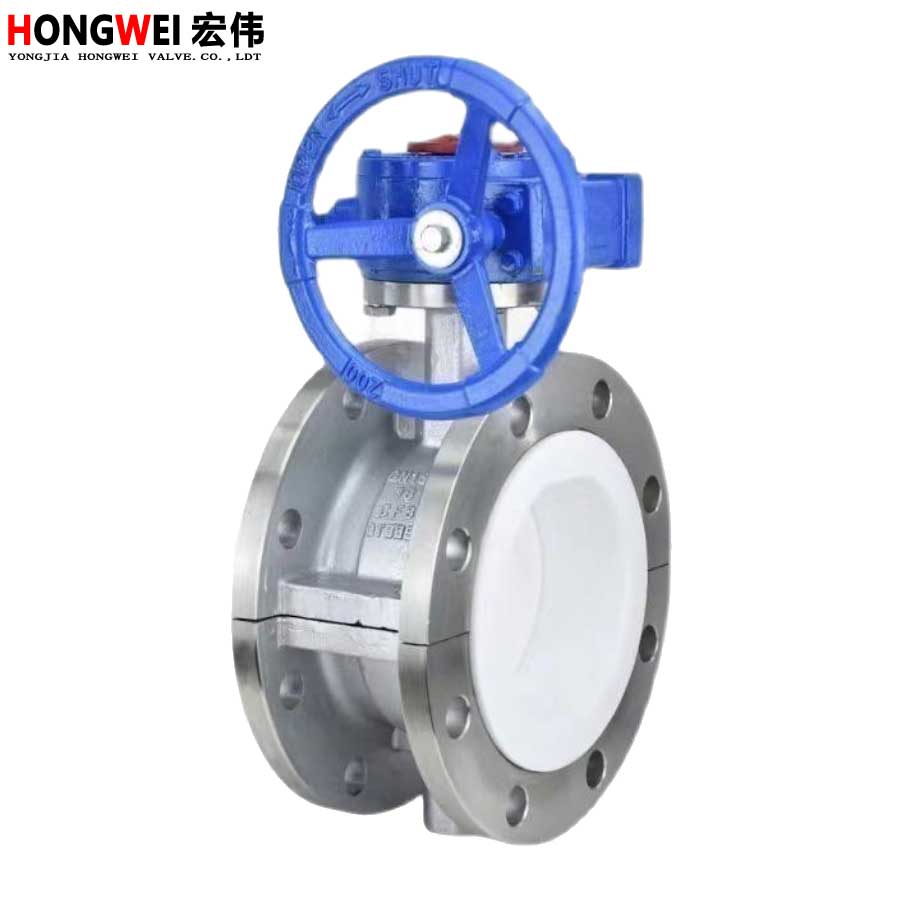

不锈钢涡轮衬氟蝶阀/D341F4 F46不锈钢全衬氟涡轮法兰式蝶阀

  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售:0577-6737 1610
  • 传真:0577-6716 2821
  • 地址:浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

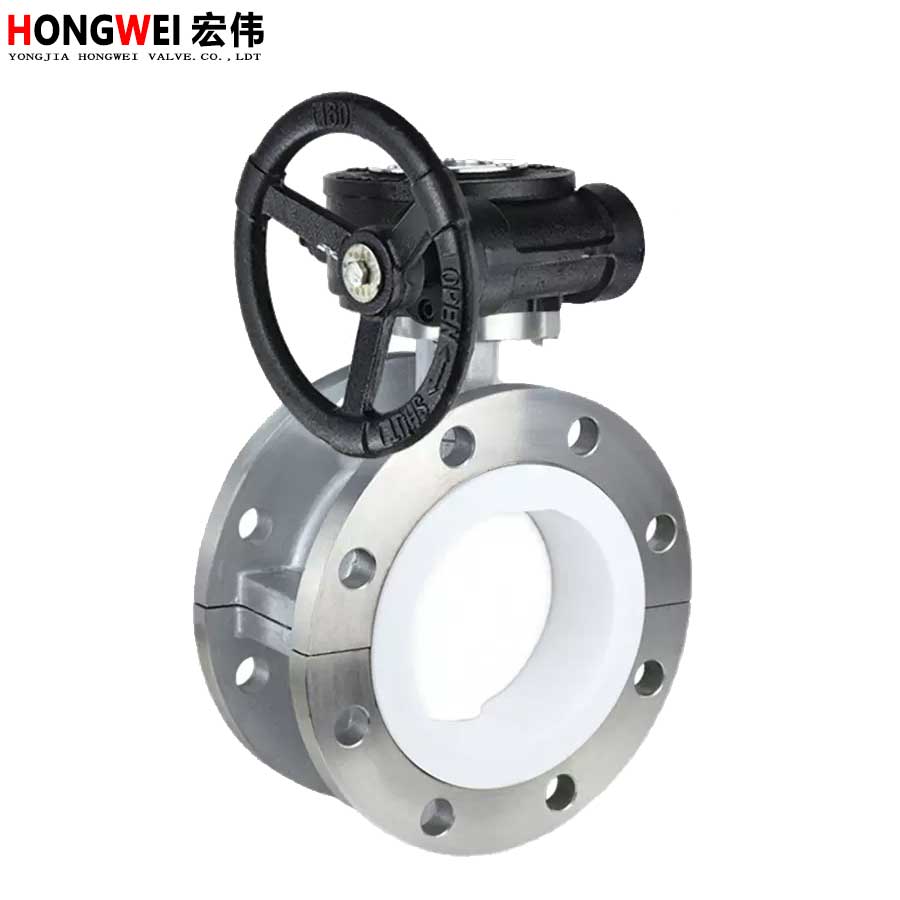

不锈钢衬氟蝶阀
产品名称:不锈钢涡轮衬氟蝶阀
型号:D341F4-16C、D41F4-16Q D341F46-16P


D341F4衬氟蝶阀衬里蝶阀概述:

衬氟蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬里蝶阀是在过流部件,阀体、蝶板、阀杆上采用衬里技术有较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀,截止阀和其他类型的切断、调节阀门。蝶阀在管路中除了起节断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。 衬氟阀门的工艺


D341F4衬氟蝶阀结构特点:
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能最优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
6、可根据用户需求配置气动、电动装置、满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。


D341F4衬氟蝶阀技术参数及执行标准
衬里蝶阀
连接形式  对夹式衬氟蝶阀 法兰式衬氟蝶阀
传动方式  手动衬氟蝶阀、蜗轮传动衬氟蝶阀、气动衬氟蝶阀、电动衬氟蝶阀
公称压力  PN1.0Mpa、PN1.6Mpa
阀门材料  灰铸铁、碳钢、不锈钢
衬里材料  PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE 橡胶
适用介质  详见防腐衬里材料 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类
工作温度  (℃) -15~150℃
设计制造  GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
结构长度  GB/T 12221-89
连接法兰  JB/T 82.1-94、GB/T9113.1-2000
压力试验  GB/T 13927-1992



不锈钢涡轮衬氟法兰蝶阀明细表
品牌: 宏伟阀门厂 型号: D341F4、D341F46
材质: 衬氟 连接形式: 法兰
结构形式: 截止式 公称通径: DN40—1200   (mm)
适用介质: 各种高腐蚀化学介质 驱动方式: 手动-电动-气动
压力环境: 常压 工作温度: 常温
标准: 国标 流动方向: 双向
零部件及配件: 手轮 用途: 截止
类型(通道位置): 直通式






温馨提示:“不锈钢涡轮衬氟蝶阀/D341F4 F46不锈钢全衬氟涡轮法兰式蝶阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
