wj41德标波纹管截止阀

  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售:0577-6737 1610
  • 传真:0577-6716 2821
  • 地址:浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

主要用途
德标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。
广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。

结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观

技术规范
驱动方式 手动
电动
设计标准 DIN3356
结构长度 DIN3202
连接法兰 DIN2543-2545
试验和检验 DIN3230



产品性能规范

公称压力(MPa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
注:系列阀门连接法兰可根据用户要求设计制造

零件材料
零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料
WCB WCB WCB 13Cr 2Cr13 2Cr13 柔性石墨
STL
304 CF8 CF8 304 304 304 柔性石墨
STL PTFE
316 CF8M CF8M 316 316 316 柔性石墨
STL PTFE
304L CF3 CF3 316 304L 304L 柔性石墨
STL PTFE
316L CF3M CF3M 316 316L 316L 柔性石墨
STL PTFE
规格尺寸及重量
型号 DWJ416
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 7 9 12.5 18 23 41 54 90 160 260 410 610



型号 DWJ41-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 450
重量(Kg) 4 4.5 5 7 9.5 13 19 24 43 57 95 168 300 510 680



型号 DWJ41-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
Do 130 130 130 130 150 150 180 180 200 200 400 450 450 500 500
重量(Kg) 4 4.5 5 8 10 13.5 20 25 45 60 98 171 340 580 780

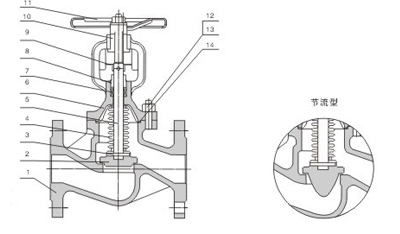

产品尺寸

温馨提示:“wj41德标波纹管截止阀”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
