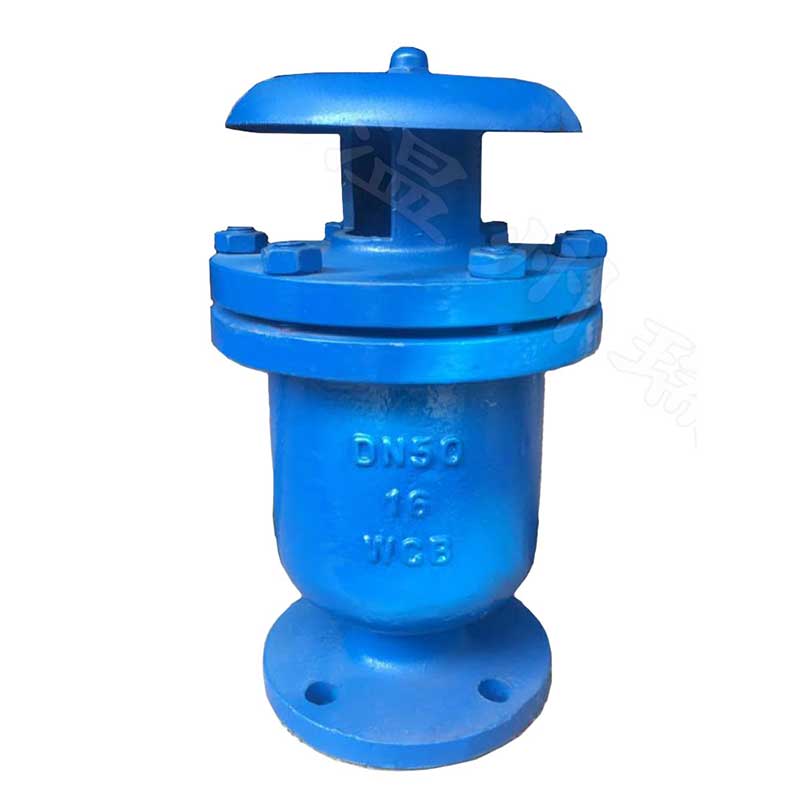

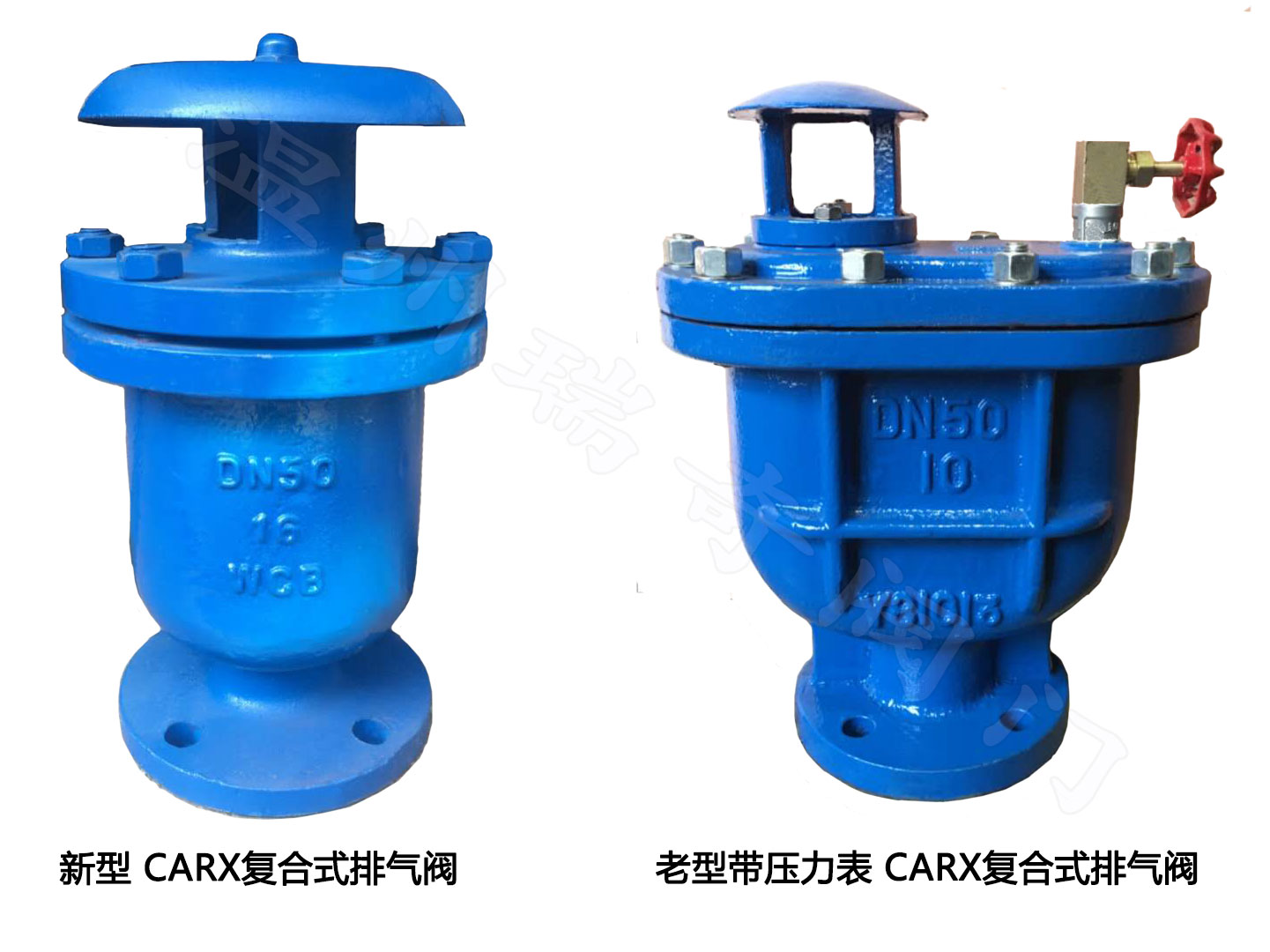

复合式排气阀/新型CARX铸钢球墨排气阀复合式

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

CARX新型复合式排气阀(空气阀)用于管路上的高点或有闭气的地方，来排除管道的气体来疏通管道，使管道达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求。其次，管道在运行时出现停电、停泵，这时管道出现负压力会引起管道振动或破裂，排、进气阀就迅速把空气吸人管内，防止管道振动或破裂。

注：排气阀在使用过程中压力不能低于0.03MPa，如低于0.03MPa排气阀容易漏水，必须配一只阀门作为检修用。

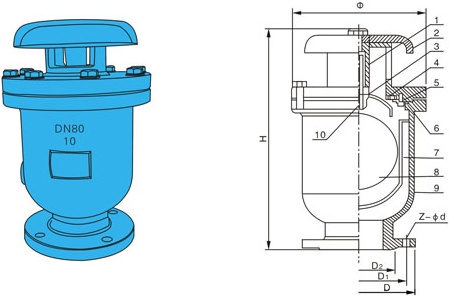

二、CARX新型复合式排气阀主要零部件材料表

序号	零件名称	材料名称
1	防雨盖	HT200	WCB	CF8	CF3	CF8M	CF3M
2	定位架	HT200	WCB	CF8	CF3	CF8M	CF3M
3	导杆活塞	SUS304	SUS304	SUS304	SUS304L	SUS316	SUS316L
4	密封圈	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR
5	密封垫圈	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
6	密封圈压板	SUS304	SUS304	SUS304	SUS304L	SUS316	SUS316L
7	护桶	SUS304	SUS304	SUS304	SUS304L	SUS316	SUS316L
8	浮球	SUS304	SUS304	SUS304	SUS304L	SUS316	SUS316L
9	阀体	HT200	WCB	CF8	CF3	CF8M	CF3M
10	密封环	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR	N/NBR

三、CARX新型复合式排气阀主要技术规范表

设计标准	CJ/T 217-2013《给水管道复合式高速进排气阀》、JB/T 12386-2015《给水管道进排气阀》
法兰标准	GB/T 17241.6-2008《整体铸铁法兰》、JB/T 79.1-1994《凸面整体铸钢管法兰》
试压标准	GB/T13927-2008《工业阀门压力试验》
使用温度	0-85℃
适用介质	清水、原水(注：不能用于污水系统)

四、CARX新型复合式排气阀主要外型尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	Φ	H	D	D1	D2	Z-Φd
1.0-1.6	25	195	320	115	85	68	4-14
	50	195	320	160	125	100	4-18
	80	242	375	195	160	135	4-18
	100	345	395	215	180	155	8-18
	150	350	615	280	240	210	8-23
	200	400	715	335	295	265	12-23
	250	465	880	390	350	320	12-23
	300	510	990	440	400	368	16-23
	400	656	1100	565	515	485	16-25
