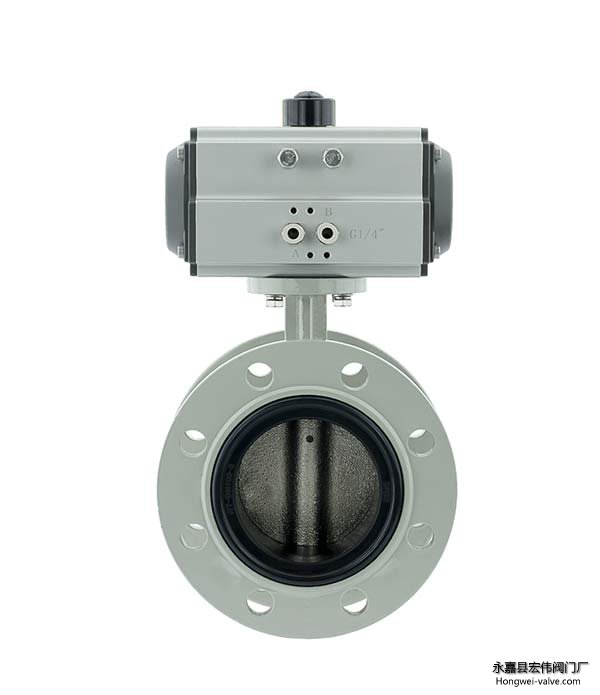

气动法兰蝶阀/不锈钢软密封法兰式气动蝶阀D643H

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

气动不锈钢法兰蝶阀（型号：D641X/F-16P/R）

主要技术参数：
公称通径：DN（mm）、15～800
公称压力：PN（MPa）:0.6、1.0、1.6
试验压力：强度试验:0.9、1.5、2.4
密封试验：0.66、1.1、1.76
气密封试验：0.6、0.6、0.6
适用介质：空气、水、污水、蒸气、煤气、油品等。
驱动形式：手动、蜗杆蜗轮传动、气传动、电传动。
阀体：球墨铸铁、铸钢、合金钢、不锈钢
蝶板：铸钢、不锈钢及特殊材料
密封圈：各种橡胶、聚四氟
阀杆：2Cr13、不锈钢
填料：O型圈、柔性石墨O

气动不锈钢法兰蝶阀标准规格：
设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999

技术参数：
介质：水、气、油品及腐蚀性流体
气压：单作用（5-7bar）；双作用（4-7bar）
限位开关：实现反馈远程信号
电气连接：接线盒式、电缆引线式

气动不锈钢法兰蝶阀主要特点为：
小巧轻便，容易拆装及维修，并可在任意位置安装；
结构简单、紧凑，操作扭矩小，90°回转开启迅速；
流量特性趋直线，调节性能好；
蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点；
蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏；
密封件可更换，且密封可靠达到双向密封；
蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类；
该阀可设计成法兰连接和对夹连接；
驱动方式可选择手动、电动或气动；
设计新颖、合理、结构独特，重量轻，启闭迅速；
操力矩小，操作方便，省力灵巧；
可以任何位置安装，维修方便；
密封件可以更换，密封性能可靠达到双向密封零泄漏；
密封材料耐老化、耐腐蚀，使用寿命长等特点。
