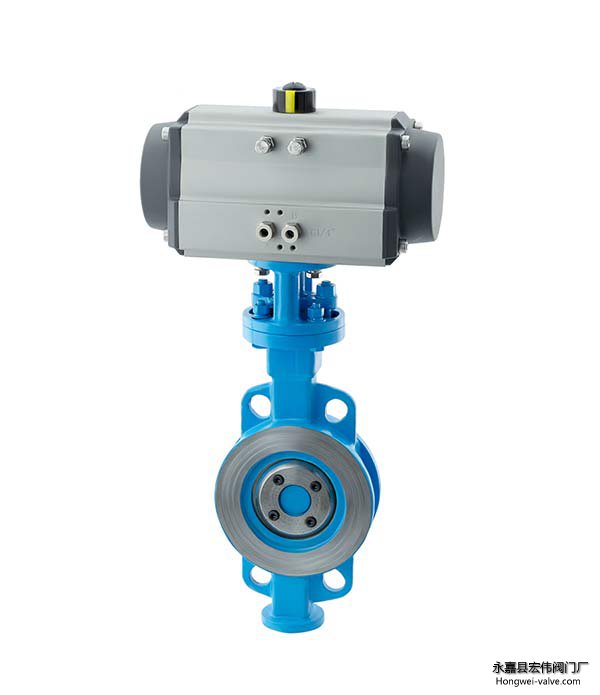

气动硬密封蝶阀

气动硬密封蝶阀/铸钢气动硬密封蝶阀D973H

  • 微信咨询此产品
  • 质量稳定
  • 价格合理
  • 交货快捷
  • 宏伟阀门为您提供全套工程阀门解决方案
  • 销售:0577-6737 1610
  • 传真:0577-6716 2821
  • 地址:浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍



铸钢气动对夹硬密封蝶阀D973H产品特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


铸钢气动对夹硬密封蝶阀D973H主要技术参数

公称通经DN(mm)
50~2000
公称药理PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动



铸钢气动对夹硬密封蝶阀D973H主要零部件材料

零件名称
材料
阀体
WCB、合金钢、不锈钢、QT4500
蝶板
WCB、合金钢、不锈钢、QT4500
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨



铸钢气动对夹硬密封蝶阀D973H采用标准
制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92




铸钢气动对夹硬密封蝶阀D973H主要外形连接尺寸(单位:mm)

公称通经(DN)

主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
L
H
H1
D1
4-Ф-M
D1
4-Ф-M
50
43
625
112
125
Ф18
125
Ф18
65
46
625
115
145
Ф18
145
Ф18
80
49
645
120
160
Ф18
160
Ф18
100
56
675
138
180
Ф18
180
Ф18
125
64
715
164
210
Ф18
210
Ф18
150
70
800
175
240
Ф23
240
Ф23
200
71
850
208
295
M20
295
M20
250
76
925
243
350
M20
355
M24
300
83
1035
283
400
M20
410
M24
350
92
1070
310
460
M20
470
M24
400
102
1190
340
515
M24
525
M27
450
114
1250
380
565
M24
585
M27
500
127
1290
410
620
M24
650
M30
600
154
1455
470
725
M27
770
M33
700
165
1585
550
840
M27
840
M33
800
190
1700
640
950
M30
950
M36
900
203
1965
710
1050
M30
1050
M36
1000
216
2015
770
1160
M33
1170
M39
1200
254
2250
890
1380
M36
1390
M45



铸钢气动对夹硬密封蝶阀D973H产品尺寸








温馨提示:“气动硬密封蝶阀/铸钢气动硬密封蝶阀D973H”所有文字、数据、图片均只适用于参考 实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
