详细介绍

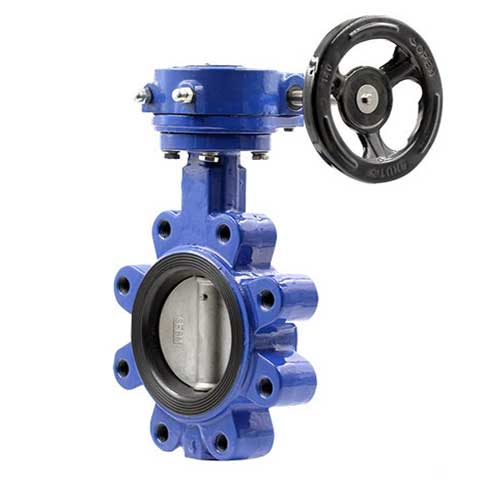

凸耳美标涡轮对夹式软密封蝶阀介绍：

涡轮软密封凸耳式蝶阀的蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则呈全开状态。美标凸耳式蝶阀广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。美标凸耳式蝶阀根据使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

软密封凸耳蝶阀结构：

软密封凸耳蝶阀是用双头螺栓将阀门连接在两管道法兰之间，其结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。软密封凸耳蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。软密封凸耳蝶阀有弹密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

美标凸耳蝶阀采用标准：

设计标准【API609-83】

法兰连接尺寸【ANSIB16.5】

结构长度【ANSIB16.10-1992】

压力试验【API598-82】

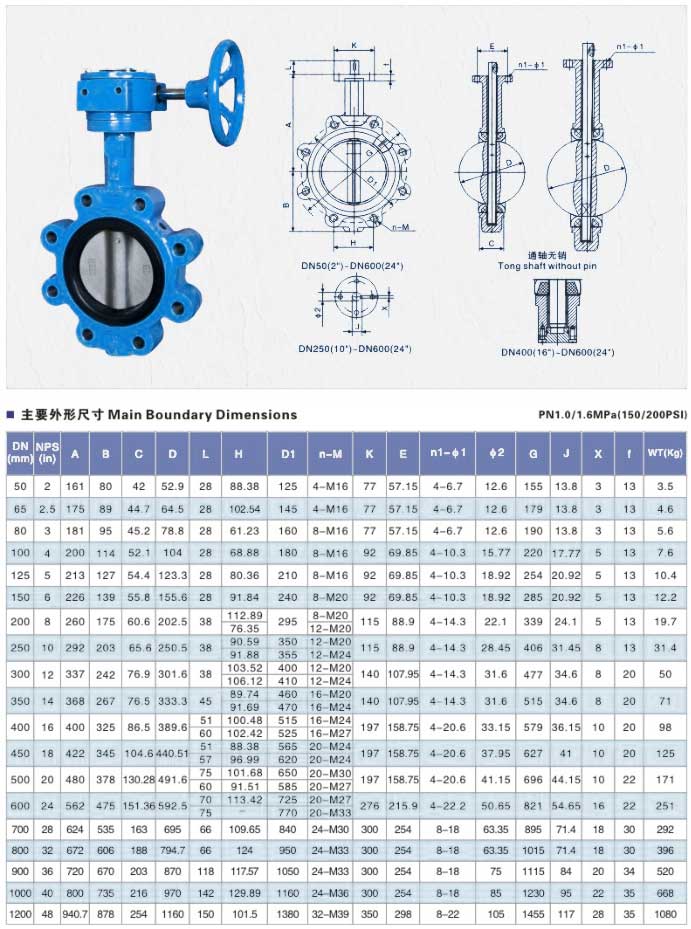

凸耳式蝶阀技术参数：

凸耳蝶阀型号有：LTD71H、LTD373H、LTD373W、LTD71X、LTD371X；

通经：DN50-800MM；

压力PN1.6-4.0、150LB-300LB；

材质：球墨铸铁、铸钢、不锈钢；

温度：软≤90℃、硬≤325℃；

介质：水、蒸汽、邮品、酸碱类、海水等；

凸耳式硬密封美标蝶阀 主要零件材质

名称	材料
阀体	WCB、CF8、CF8M
阀板	WCB、CF8、CF8M
轴杆	304、316、1Cr13
密封圈	316、304
填料	柔性石墨、氟塑料、丁青橡胶

温馨提示：“对夹涡轮美标蝶阀/LTD371软密封美标涡轮对夹凸耳蝶阀”所有文字、数据、图片均只适用于参考实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
