详细介绍

一、凸耳对夹式蝶阀概述说明

　　LTD373W美标凸耳对夹式硬密封蝶阀，也称为支耳型蝶阀和单夹型蝶阀，用螺柱连接两个管道法兰之间的阀门。美国标准凸耳类型蝶阀是一种使用圆形蝶形板作为打开和关闭构件并与阀杆一起旋转以打开、关闭和调节流体通道的阀。适用于消防管道、排水、污水、食品、供热、燃气、船舶、水电、能源系统、轻纺等行业。

　　蝶阀的主要结构特点是对夹型和法兰型三偏心型，而美标凸耳对夹系列蝶阀的主要结构特点是阀体周边有凸耳，设计成带螺孔的法兰型结构。凸耳对夹蝶阀广泛用于石油、化工及工业环保水处理、高层建筑、给排水等管道。其特点是采用三偏心结构，密封性能可靠，开启时蝶板不接触密封座，消除密封座的不均匀载荷，延长使用寿命，密封性能可靠，具有耐高温、耐磨、耐腐蚀等优点。

　　工作原理:LTD373W国标准吊耳硬密封蝶阀是一种绕阀轴旋转以打开和关闭的圆盘阀盘。主要用于管道的切断和节流。启闭部分是一个圆盘形的蝶板，它在阀体内绕其自身的轴线旋转，以达到启闭或调节的目的。蝶阀全开到全闭通常小于90°。

　　二、凸耳对夹美标蝶阀特点

　　1、设计合理，结构紧凑，装拆容易，便于维修。

　　2、采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。

　　3、完全密封，泄漏为零，可以用于超高真空工况。

　　4、更换阀板密封圈、蝶板、转轴等材质，可适用多种介质和不同温度。

　　三、采用标准：

　　☆设计标准：API609-83

　　☆法兰连接尺寸：ANSI B16.5

　　☆结构长度：ANSI B16.10-1992

　　☆压力试验：API598-82

　　四、主要零件材料

雩件名称	材料
阀体	WCB，304,316,316SS，CF8M
蝶板	WCB，304,316、316SS，CF8M
阀杆	316、2Crl3、1Crl8Ni9Ti
密封圈	31 6、氟塑料
填料	柔性石墨、氟塑料

　　美标凸耳式蝶阀,三偏心金属密封蝶阀主要连接尺寸：

Class	Size		Dimensions(mm)									B
	NPS	DN	L		D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	D	G	f	K	Z-φd	C	A
150LB	2	50	108	150	152	91.9	1.6	120.7	4-19.1	15.8	63	按客户要求
	2½	65	112	170	178	104.6	1.6	139.7	4-19.1	17.5	75
	3	80	114	180	191	127	1.6	152.4	4-19.1	19.1	91
	4	100	127	190	229	157.2	1.6	190.5	8-19.1	23.9	117
	5	125	140	200	254	185.7	1.6	215.9	8-22.2	23.9	144
	6	150	140	210	279	215.9	1.6	241.3	8-22.2	25.4	172
	8	200	152	230	343	269.7	1.6	298.5	8-22.2	28.4	223
	10	250	165/203	250	406	323.9	1.6	362	12-25.4	30.2	278
	12	300	178/203	270	483	381	1.6	431.8	12-25.4	31.8	329
	14	350	190	290	533	412.8	1.6	476.2	12-28.6	35.1	362
	16	400	216	310	597	469.9	1.6	539.8	16-28.6	36.6	413
	18	450	222	330	635	533.4	1.6	577.9	16-31.8	39.6	464
	20	500	229	350	699	584.2	1.6	635	20-31.8	42.9	516
	24	600	267	390	813	692.2	1.6	749.3	20-34.9	47.8	619
	26	650	292	410	786	711.2	1.6	744.5	36-22.2	41.1	670
	28	700	292	430	837	762	1.6	795.3	40-22.2	44.5	721
	30	750	318	450	887	812.8	1.6	846.1	44-22.2	44.5	772
	32	800	318	470	941	863.6	1.6	900.2	48-22.2	46	825
	36	900	330	510	1057	971.6	1.6	1009.7	44-25.4	52.3	927
	38	950	410	530	1124	1022.4	1.6	1069.8	40-28.6	53.8	978
	40	1000	410	550	1175	1079.5	1.6	1120.6	44-28.6	55.6	1029
	42	1050	410	570	1226	1130.3	1.6	1171.4	48-28.6	58.7	1080
	44	1100	444	570	1276	1181.1	1.6	1222.2	52-28.6	60.5	1130
	48	1200	470	630	1392	1289.1	1.6	1335	44-31.8	65	1232
	52	1300	470	630	1494	1390.7	1.6	1436.6	52-31.8	69.9	1334
	56	1400	530	710	1600	1492.3	1.6	1543.1	60-31.8	73.2	1436
	60	1500	530	710	1726	1600.2	1.6	1662.2	52-34.9	76.2	1538

Class	Size		Dimensions(mm)									B
	NPS	DN	L		D	G	f	K	Z-φd	C	A
	NPS	DN	RF	BW	D	G	f	K	Z-φd	C	A
300LB	2	50	108	150	165	91.9	1.6	127	8-19.1	22.4	63	按客户要求
	2½	65	112	170	191	104.6	1.6	149.2	8-22.2	25.4	75
	3	80	180	180	210	127	1.6	168.3	8-22.2	28.4	91
	4	100	190	19	254	157.2	1.6	200.2	8-22.2	31.8	117
	5	125	200	200	279	185.7	1.6	235	8-22.2	35.1	144
	6	150	210	210	318	215.9	1.6	269.8	12-22.2	36.6	172
	8	200	230	230	381	269.7	1.6	330.2	12-25.4	41.1	223
	10	250	250	250	445	323.9	1.6	387.4	16-28.6	47.8	278
	12	300	270	270	521	381	1.6	450.9	16-31.8	50.8	329
	14	350	290	290	584	412.8	1.6	514.4	20-31.8	53.8	362
	16	400	310	310	648	469.9	1.6	571.5	20-34.9	57.2	413
	18	450	330	330	711	533.4	1.6	628.7	24-34.9	60.5	464
	20	500	350	350	775	584.2	1.6	685.8	24-34.9	63.5	516
	24	600	390	390	914	692.2	1.6	812.8	24-41.3	69.9	619
	26	650	410	410	867	736.6	1.6	803.1	32-34.9	88.9	670
	28	700	430	430	921	784.4	1.6	857.3	36-34.9	88.9	721
	30	750	450	450	991	844.6	1.6	920.8	36-38.1	93.7	772
	32	800	470	470	1054	901.7	1.6	977.9	32-41.3	103.1	825
	36	900	510	510	1171	1009.7	1.6	1089.2	32-44.5	103.1	927
	38	950	530	530	1222	1060.5	1.6	1140	36-44.5	111.3	978
	40	1000	550	550	1273	1114.6	1.6	1190.8	40-44.5	115.8	1029
	42	1050	570	570	1334	1168.4	1.6	1244.6	36-47.6	119.1	1080
	44	1100	570	570	1384	1219.2	1.6	1295.4	40-47.6	127	1130
	48	1200	630	630	1511	1327.2	1.6	1416.1	40-50.8	128.5	1232

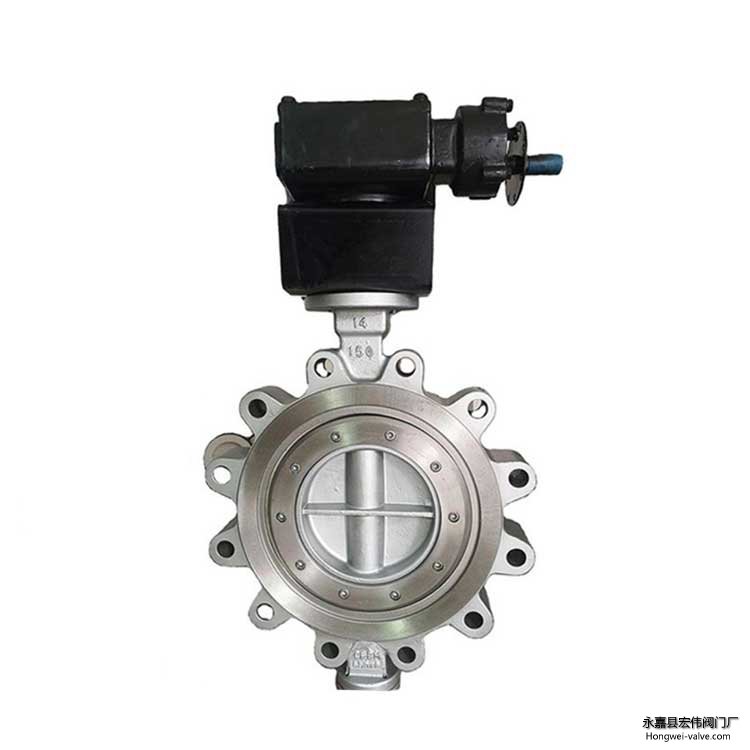

对夹美标硬密封凸耳蝶阀

温馨提示：“涡轮对夹硬密封蝶阀/美标涡轮对夹凸耳硬密封蝶阀LTD373WHXF”所有文字、数据、图片均只适用于参考实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
