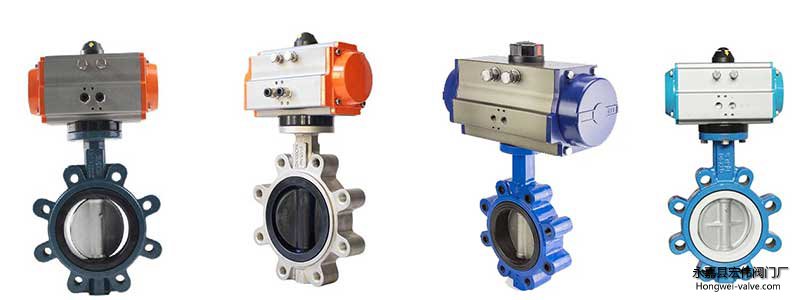

气动美标蝶阀/LTD671FXJ气动对夹式氟密封凸耳蝶阀

微信咨询此产品

质量稳定
价格合理
交货快捷

宏伟阀门为您提供全套工程阀门解决方案
销售：0577-6737 1610
传真：0577-6716 2821
地址：浙江省永嘉县瓯浦二村坎下(坎下工业区)

详细介绍

一、用途

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、酸碱类
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

二、材料

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

压力等级：PN（MPa）1.0　1.6

三、测试

衬里层：电火花检测试验与检验按GB/T13927标准公称压力：PN（MPa）阀体：PN×1.5密封：PN×1.1任选附件：蜗轮装置、气动装置、电动装置

四、主要尺寸参数

公称通径DN	Lmm	D（mm）		D1（mm）		n-d（mm）		H1mm	H2mm	质量
公称通径DN	Lmm	PN1.0	PN1.0	PN1.0	PN1.0	PN1.0	PN1.0	H1mm	H2mm	PN1.0	PN1.0
50	43	165	165	125	125	4-18	4-18	94	128	3	3
65	46	185	185	145	145	4-18	4-18	93	135	4	4
80	46	200	200	160	160	8-18	8-18	105	158	5	5
100	52	220	220	180	180	8-18	8-18	115	168	8	8
125	56	250	250	210	210	8-18	8-18	128	180	9.5	9.5
150	56	285	285	240	240	8-22	8-22	152	202	12	12
200	60	340	340	295	295	8-22	12-22	176	228	19	21
250	68	395	405	350	355	12-22	12-26	206	235	32	35
300	78	445	460	400	410	12-22	12-26	232	273	50	53
350	78	505	520	460	470	16-22	16-26	263	310	78	81
400	102	565	580	515	525	16-26	16-30	295	340	95	99
450	114	615	640	565	585	20-26	20-30	327	370	122	128
500	127	670	715	620	650	20-26	20-30	358	399	202	210
600	154	780	840	725	770	20-30	20-36	474	460	270	280

温馨提示：“气动美标蝶阀/LTD671FXJ气动对夹式氟密封凸耳蝶阀”所有文字、数据、图片均只适用于参考实际图片数据还需要进一步与我司(宏伟阀门)核对。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
